기둥 신발
Chontan Column Shoes는 중국에서 공급하는 신발은 프리 캐스트 콘크리트 기둥을 기초 또는 기타 기둥을 빠르고 안전한 방식으로 연결하는 데 사용되는 장치입니다. 앵커 볼트는 기초 나 다른 구조물에 내장되어있는 반면 일반적으로 기둥으로 캐스팅됩니다.
문의 보내기
제품 설명

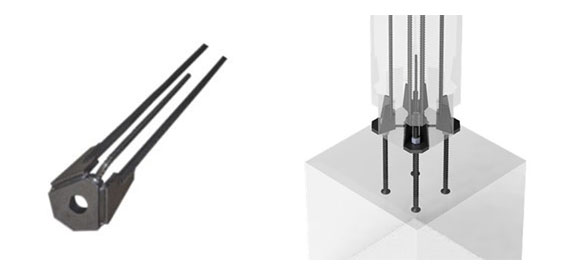

컬럼 슈즈는 임시 브레이스의 필요성을 제거하고 시공 시간을 줄이기 위해 모멘트에 저지로운 뻣뻣한 연결을 제공 할 수 있습니다. 열 신발은 정사각형, 직사각형 또는 원형과 같은 다양한 유형의 프리 캐스트 컬럼에 사용할 수 있습니다.

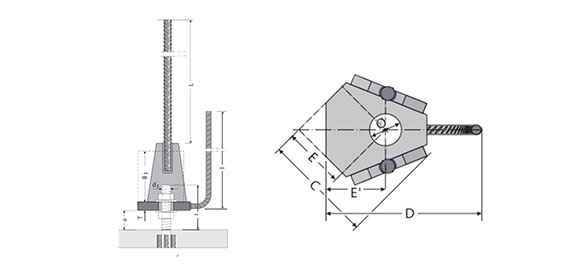

명세서
|
암호 |
치수 (mm) |
설계 가치 인장 응력 |
|||||||
|
B |
C |
D |
E |
Ø |
T |
a |
f |
kn |
|
|
JCS-16-640 |
80 |
87 |
135 |
50 |
27 |
15 |
50 |
105 |
61.7 |
|
JCS-20-830 |
90 |
95 |
142 |
50 |
30 |
20 |
50 |
115 |
96.3 |
|
JCS-24-905 |
100 |
106 |
150 |
50 |
35 |
25 |
50 |
130 |
138.7 |
|
JCS-30-1100 |
115 |
119 |
188 |
50 |
40 |
35 |
50 |
150 |
220.4 |
|
JCS-39-1450 |
145 |
157 |
245 |
60 |
55 |
45 |
50 |
165 |
383.4 |
|
JCSH-M30-1200 |
125 |
134 |
220 |
50 |
45 |
45 |
50 |
165 |
299 |
|
JCSH-M36-1650 |
155 |
157 |
245 |
60 |
55 |
50 |
55 |
165 |
436 |
|
JCSH-M39-1650 |
175 |
172 |
267 |
60 |
55 |
55 |
55 |
185 |
520 |
|
JCSH-M45-2070 |
175 |
207 |
317 |
60 |
65 |
60 |
65 |
195 |
696 |
|
JCSH-M52-2290 |
175 |
232 |
366 |
60 |
70 |
70 |
70 |
240 |
937 |

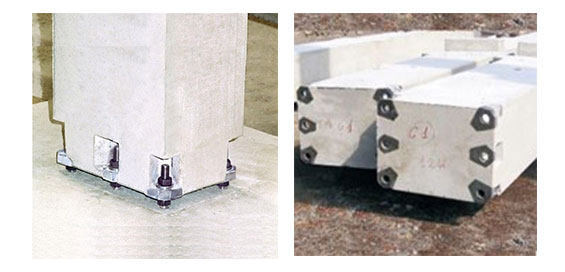

신청 영역 :
·
·
·
기능
• ¢
• ¢
• ¢
